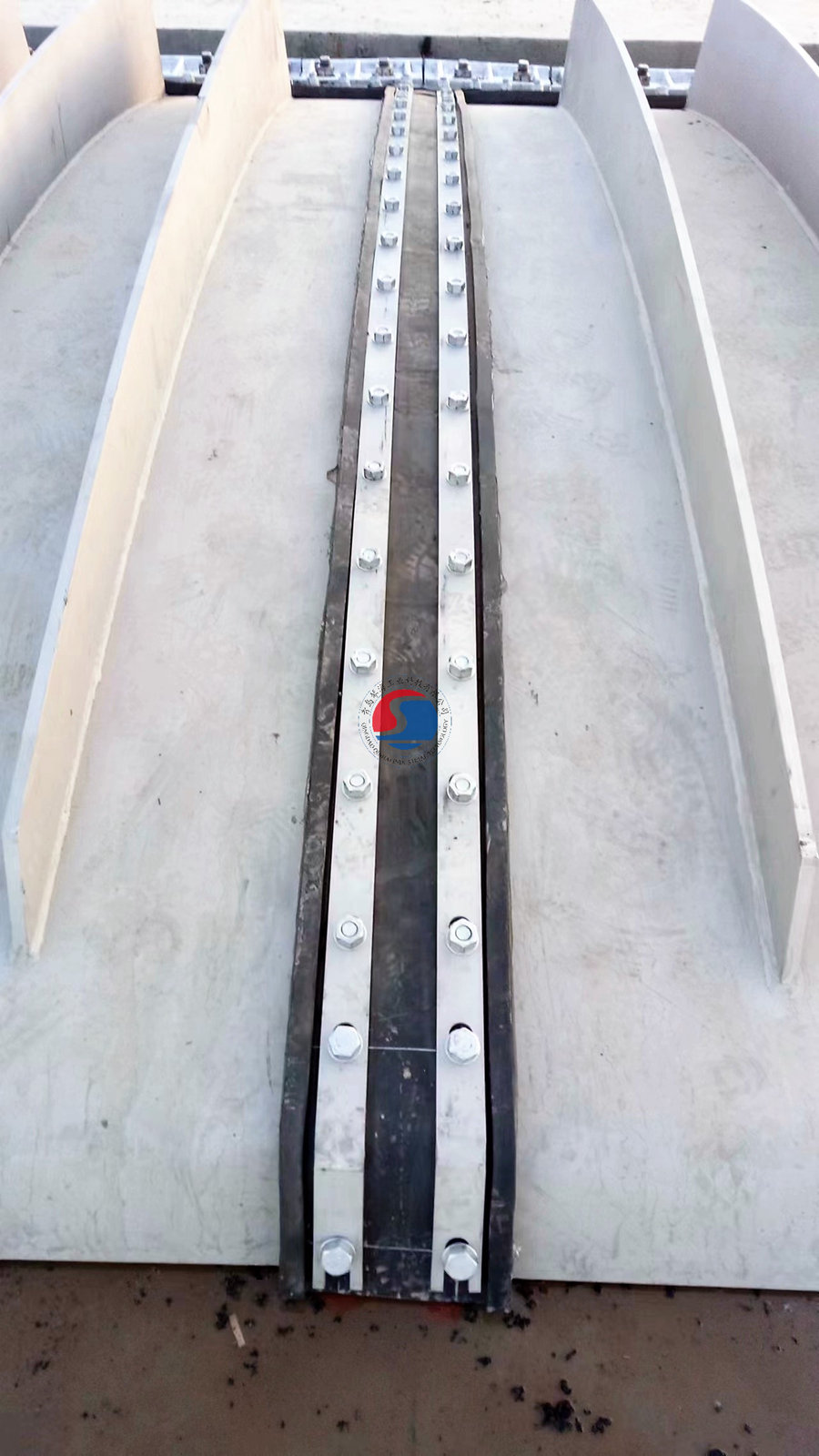

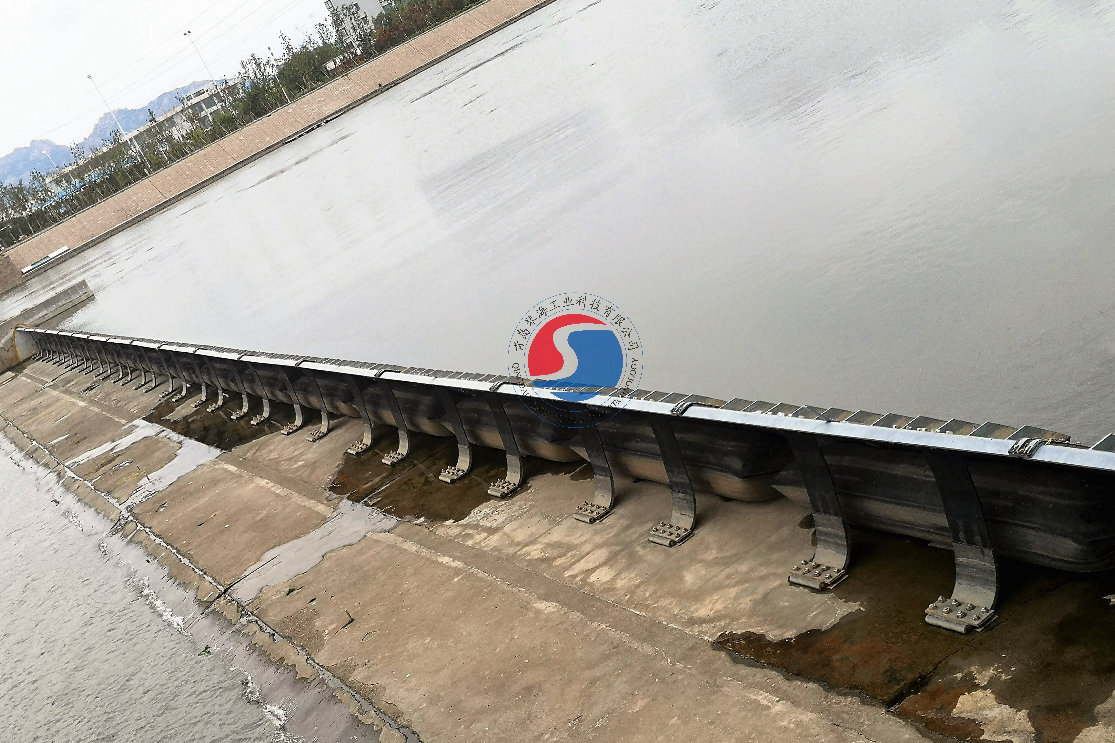

氣盾壩連接

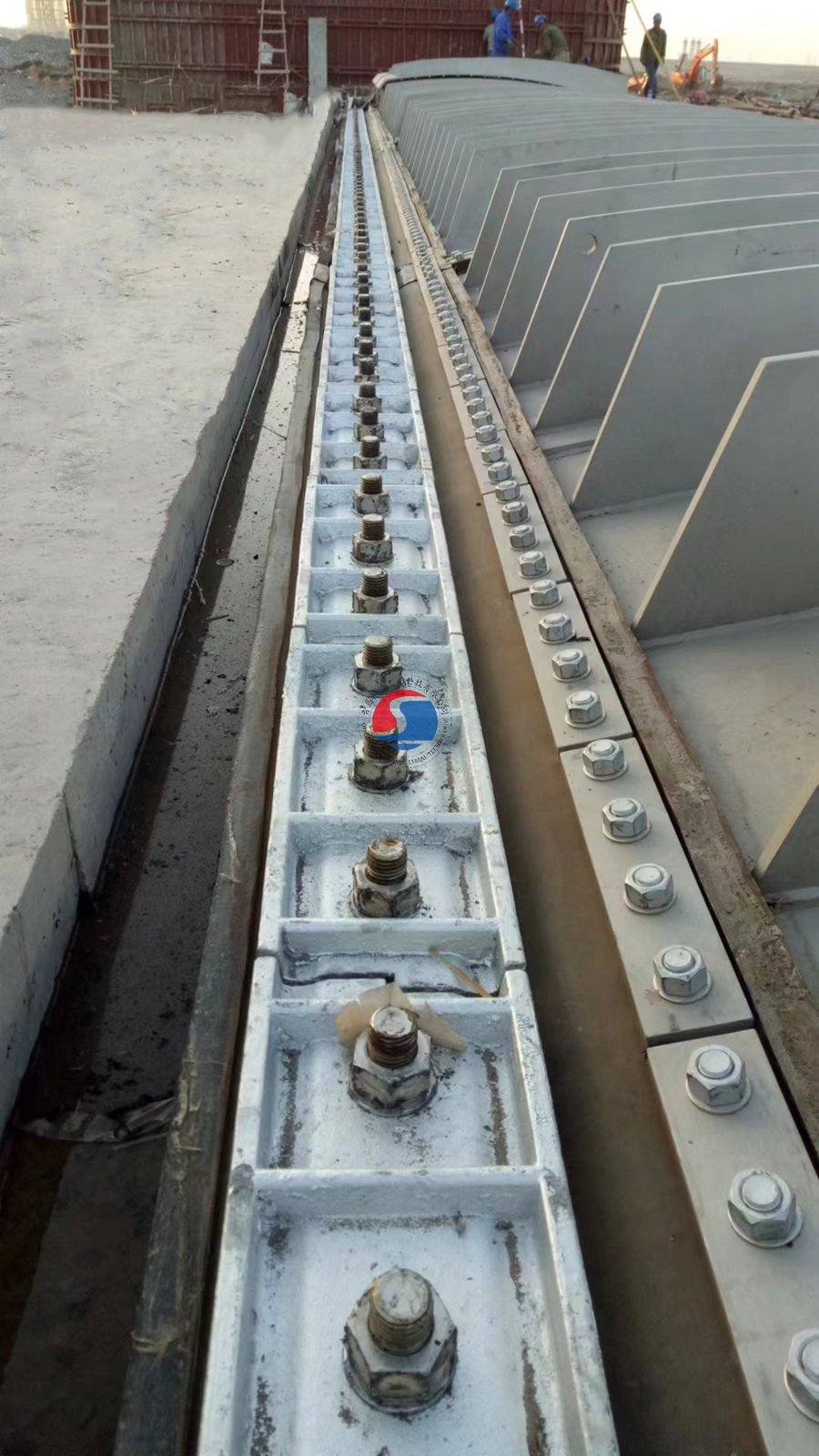

氣盾壩錨固

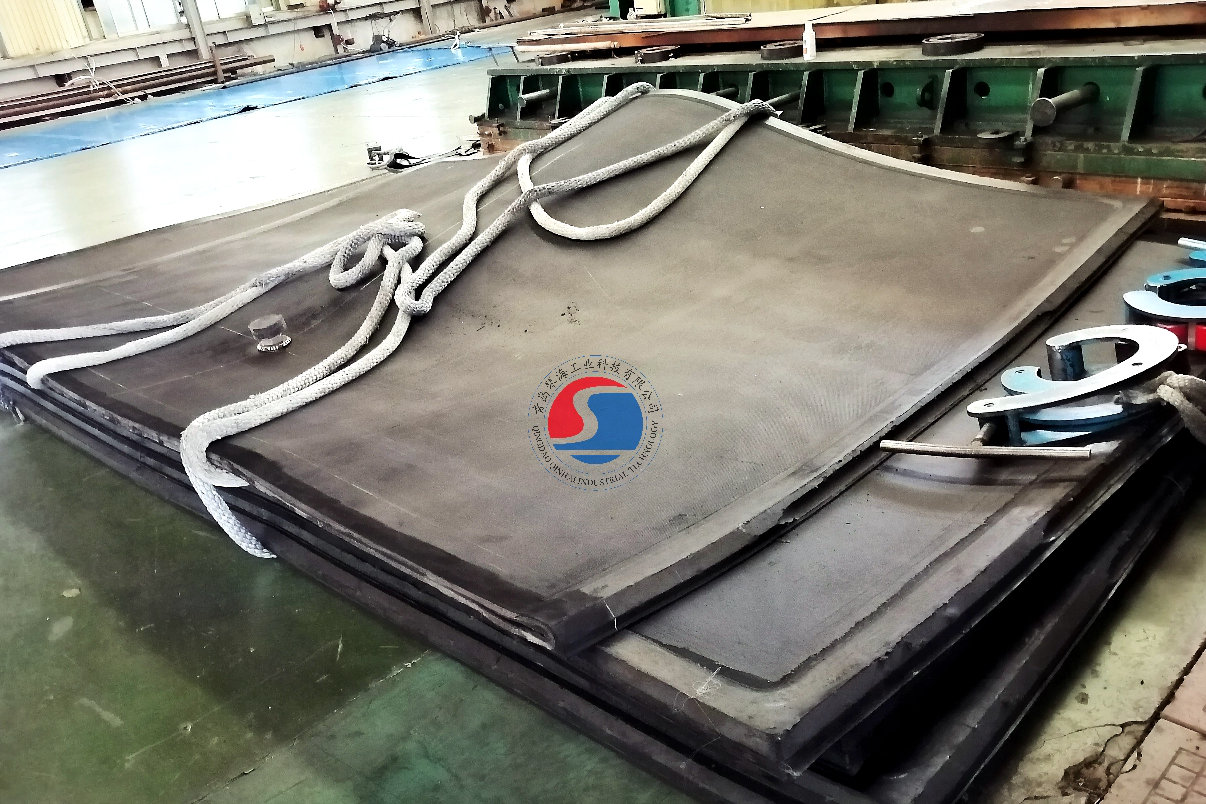

氣盾壩囊體

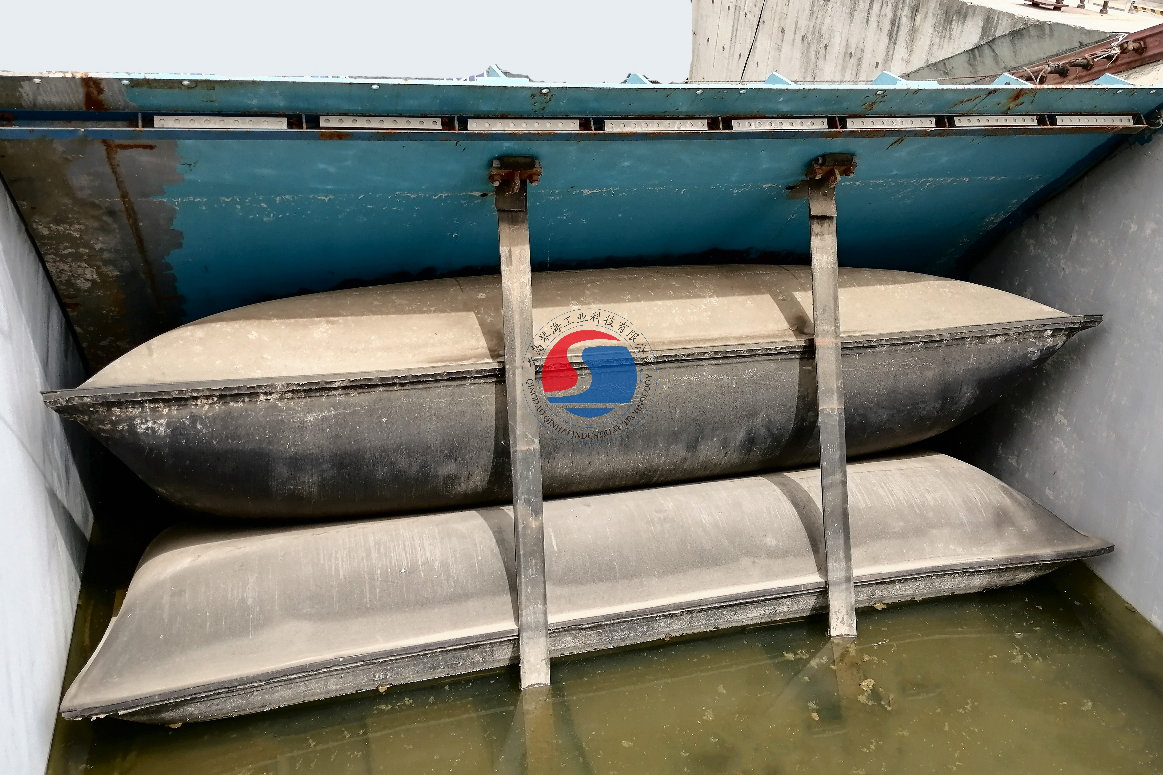

氣盾壩內側囊體

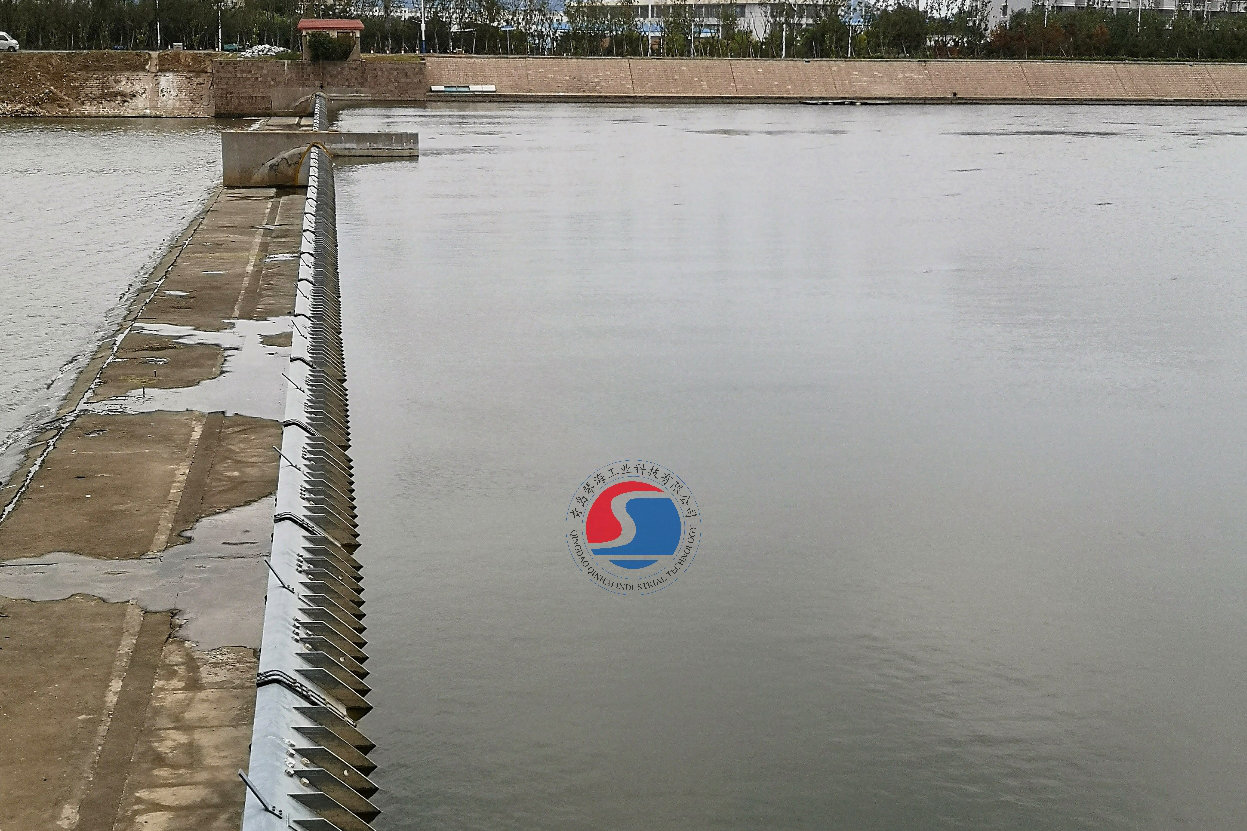

氣盾壩外側盾板

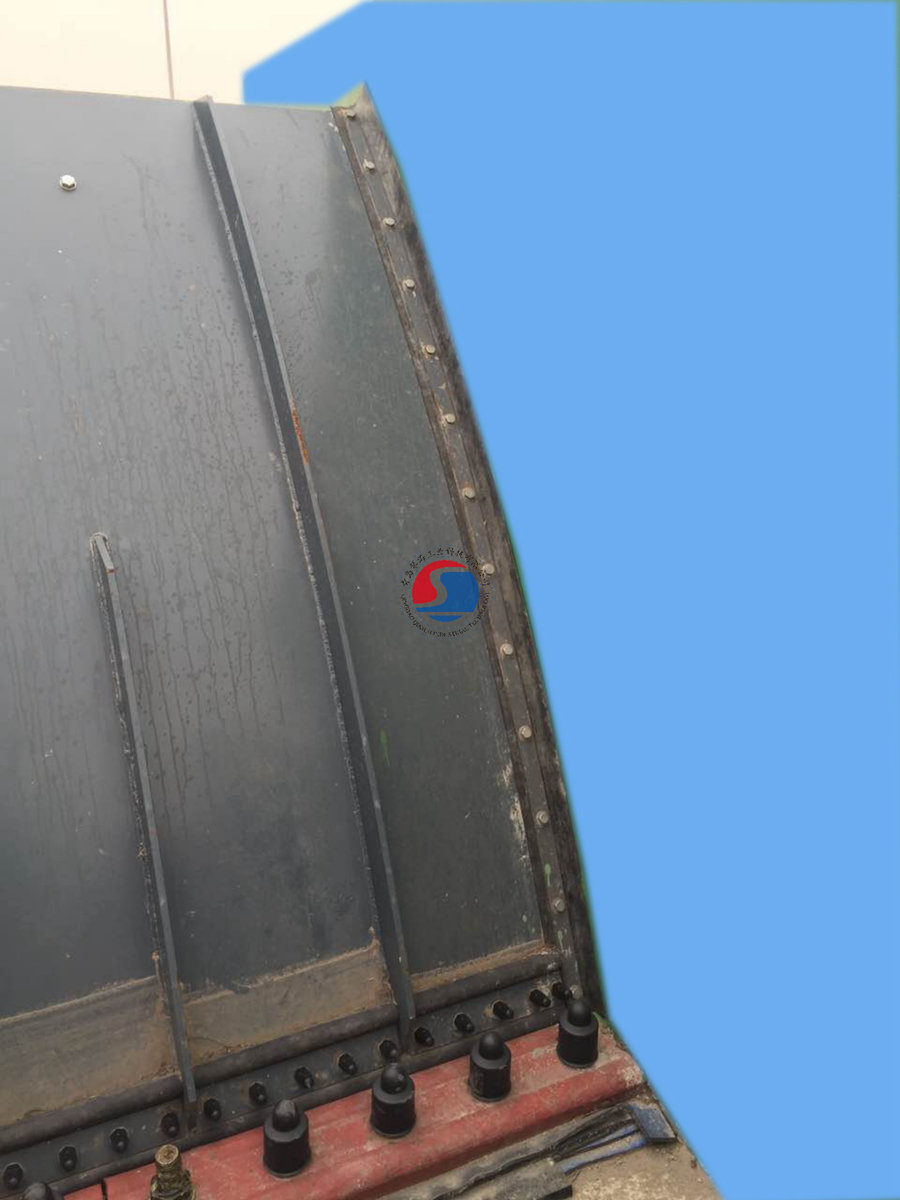

氣盾壩右邊墻

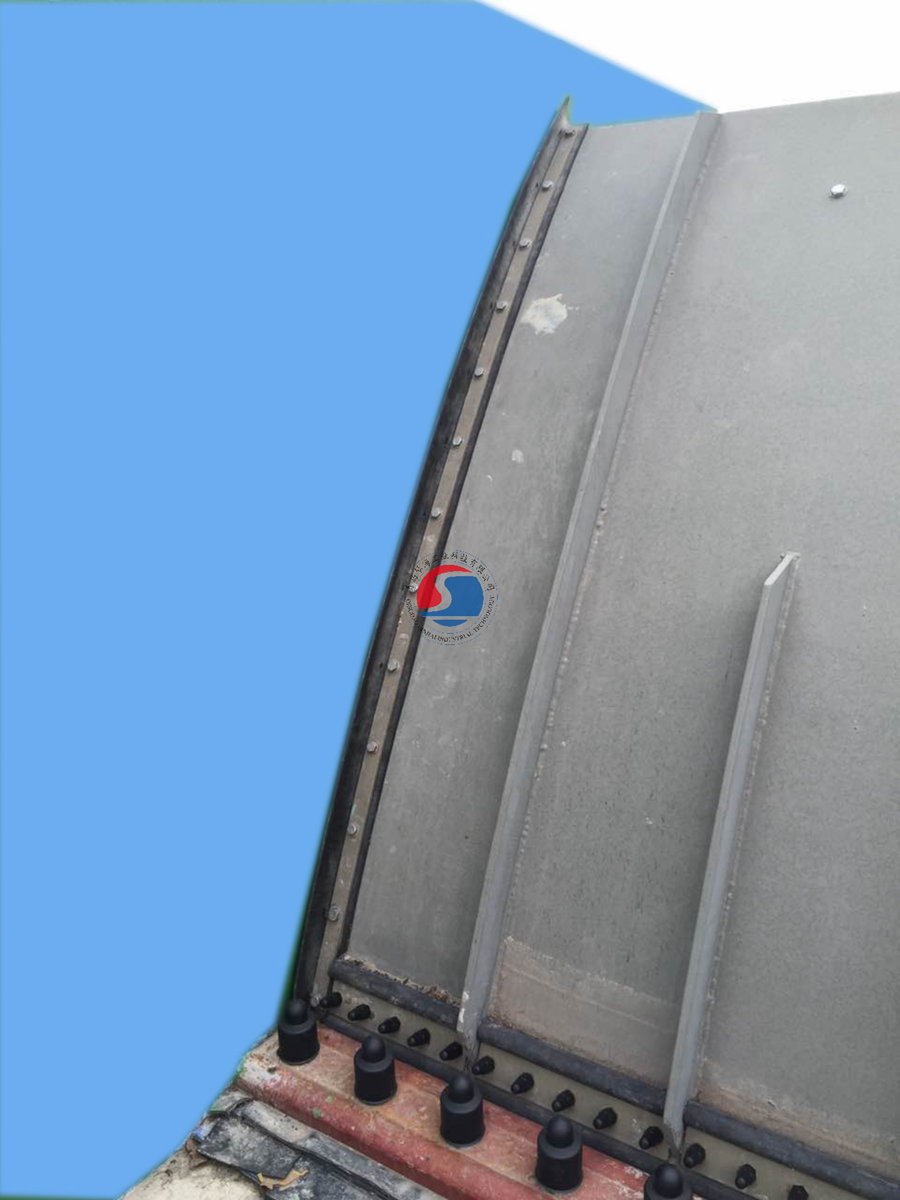

氣盾壩左邊墻

環形氣盾壩

氣盾壩示意圖

1、氣盾壩定義

氣動盾形閘門系統，簡稱氣盾壩，是由一組橡膠氣囊作為支撐，上游臨水面采用鋼制擋水盾板，通過給橡膠氣囊充氣和排氣，實現擋水盾板擋水及泄水塌壩的一種新型水工建筑物。

2、氣盾壩組成

氣盾壩主要部件為氣囊、盾板、安全抑制帶、錨固件、氣動控制系統和電動控制系統。次要部件為擾流板、盾板之間連接帶及固定螺絲、與邊墩接觸的止水帶等。

3、運行原理

采用空壓機壓縮空氣通過向橡膠氣囊充氣或排氣來控制盾板升降，達到設計水位內實現任意水位高度的調控。

4、

優點

1）橡膠氣囊體積小，能快速實現升降壩時間

2）模塊化結構，安裝簡單：

3）盾板對橡膠氣囊全方位遮擋，不受流水、泥沙、滾石、漂浮物和冰凌傷害（包括強紫外線照射），使用壽命可達30年；

4）可充分滿足8-10m壩高設計要求；

5）挑流效果佳：過水均勻，跌水落差大，可形成更為壯美的瀑布景觀；

6）可在橡膠壩和水泥翻板壩等老基礎、堰頂上直接改造，大幅降低改造工程造價。

缺點

1）性價比不高，一次性投資成本較大

2）檢修難度大，相比橡膠壩成本高

3）氣盾壩國家相關的技術標準和規范正在制定中
